INTERCEPTION RADIALE VOR
Bonjour,
Voici un marronnier : comment intercepter une radiale VOR ?
En éloignement ? En rapprochement ? J'ai lu quelque-part qu'il fallait toujours être en rapprochement ...
J'ai lu beaucoup de choses sur le sujet et je voudrais en faire la synthèse au travers de deux cas pratiques.
Qu'est-ce qu'il faut faire, qu'est-ce que vous avez l’habitude de faire, ....
Cas 1 :

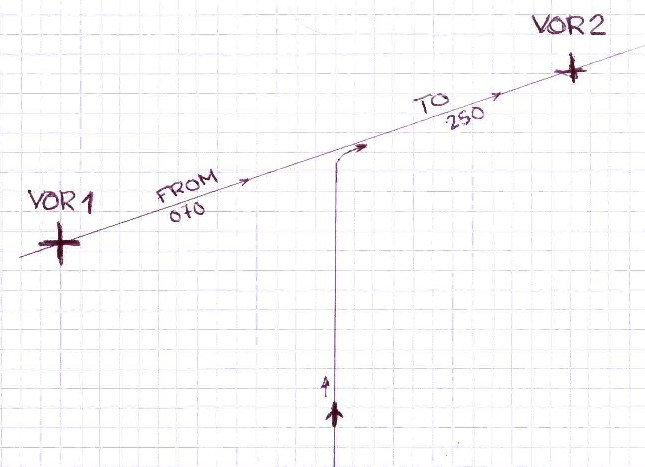

J'arrive au cap 000 et je veux partir au cap 070. J'ai deux VOR disponibles.
Vaut-il mieux se caler sur la radiale 070 en éloignement du VOR1, ainsi mon cap sera égal à la radiale.
Ou vaut-il mieux se caler sur la radiale 250 en rapprochement du VOR2, ainsi si c'est un VOR DME je saurai facilement lorsque j'arriverai près de la balise pour anticiper le prochain virage ?

Cas 2 :

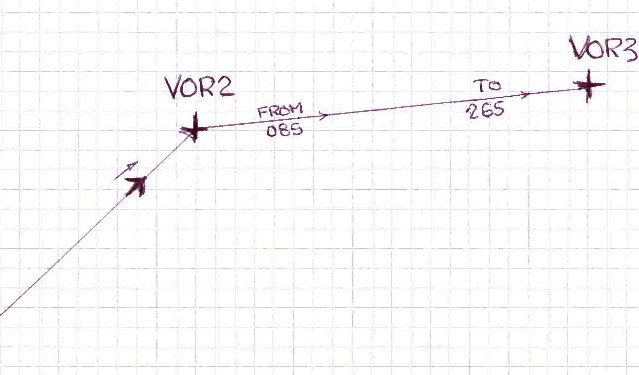

J'arrive sur le VOR2 par la radiale 045 et vais me diriger sur le VOR3 au cap 085.
Même question : en éloignement du VOR2 (parce que pas besoin de changer de fréquence du VOR seulement la Course)
ou en rapprochement du VOR3, (auquel cas je devrai, en plus de modifier la course, basculer sur la fréquence du VOR3 que j'aurai mis en StanBy) ?

Si la réponse est : "n’importe laquelle des deux solutions", pouvez-vous me dire ce qui se fait habituellement ??
Voici un marronnier : comment intercepter une radiale VOR ?
En éloignement ? En rapprochement ? J'ai lu quelque-part qu'il fallait toujours être en rapprochement ...
J'ai lu beaucoup de choses sur le sujet et je voudrais en faire la synthèse au travers de deux cas pratiques.
Qu'est-ce qu'il faut faire, qu'est-ce que vous avez l’habitude de faire, ....
Cas 1 :
J'arrive au cap 000 et je veux partir au cap 070. J'ai deux VOR disponibles.
Vaut-il mieux se caler sur la radiale 070 en éloignement du VOR1, ainsi mon cap sera égal à la radiale.
Ou vaut-il mieux se caler sur la radiale 250 en rapprochement du VOR2, ainsi si c'est un VOR DME je saurai facilement lorsque j'arriverai près de la balise pour anticiper le prochain virage ?

Cas 2 :
J'arrive sur le VOR2 par la radiale 045 et vais me diriger sur le VOR3 au cap 085.
Même question : en éloignement du VOR2 (parce que pas besoin de changer de fréquence du VOR seulement la Course)
ou en rapprochement du VOR3, (auquel cas je devrai, en plus de modifier la course, basculer sur la fréquence du VOR3 que j'aurai mis en StanBy) ?

Si la réponse est : "n’importe laquelle des deux solutions", pouvez-vous me dire ce qui se fait habituellement ??

Armand-LFMH- Date d'inscription : 08/06/2015
Localisation : Saint-Etienne (LFMH)
Messages : 1512
Age : 66
Re: INTERCEPTION RADIALE VOR
Rapido:
Cas 1 Tu dois tenir compte des distances, par ex: en éloignement avant de perdre ton VOR 1 tu devras t'assurer de capter ton VOR2.
Cependant, étant donné que tu vas sur le VOR2 tu as tout intéret à intercepter sa radiale si tu es à portée pour éviter un transfert .
En ce qui concerne le cap, tu dois suivre les indic de ton VOR pas ton compas car si tu as du vent tu pourras tres bien suivre une radiale 70 en éloignement avec un compas qui affiche 065 par exemple
Cas 2:
Tu arrives sur le VOR2 en rapprochement sur la radiale 225 (pas 045, la radiale étant emise par le VOR) , apres passage du VOR2 tu resteras en éloignement sur ce VOR jusqu'à capter le VOR3 qui est ta destination.
A proximité immediate du VOR la precision se dégrade puisque les rayons sont tres proches les uns des autres donc dans ce Cas 2 , si le VOR 3 est à portée tu peux te caler dessus direct avant d'arriver au VOR 2 pour intercepter sa radiale 265 ce qui t'amènera obligatoirement au dessus du VOR2.
Si tu as 2 recepteurs VOR sur ton avion tu peux caler sur deux VOR et confirmer ainsi ta position. (utile quand tu n'as pas de DME)
Cas 1 Tu dois tenir compte des distances, par ex: en éloignement avant de perdre ton VOR 1 tu devras t'assurer de capter ton VOR2.
Cependant, étant donné que tu vas sur le VOR2 tu as tout intéret à intercepter sa radiale si tu es à portée pour éviter un transfert .
En ce qui concerne le cap, tu dois suivre les indic de ton VOR pas ton compas car si tu as du vent tu pourras tres bien suivre une radiale 70 en éloignement avec un compas qui affiche 065 par exemple
Cas 2:
Tu arrives sur le VOR2 en rapprochement sur la radiale 225 (pas 045, la radiale étant emise par le VOR) , apres passage du VOR2 tu resteras en éloignement sur ce VOR jusqu'à capter le VOR3 qui est ta destination.
A proximité immediate du VOR la precision se dégrade puisque les rayons sont tres proches les uns des autres donc dans ce Cas 2 , si le VOR 3 est à portée tu peux te caler dessus direct avant d'arriver au VOR 2 pour intercepter sa radiale 265 ce qui t'amènera obligatoirement au dessus du VOR2.
Si tu as 2 recepteurs VOR sur ton avion tu peux caler sur deux VOR et confirmer ainsi ta position. (utile quand tu n'as pas de DME)
_________________


Jack CYVR
737 Cockpit complet FDS/Boeing
P3D V4 / SimAvionics
(sim PC)I7-7700k /Win10 (Avionics PC)i7-4790 Quad-Core/Win 7
Jackpilot- Date d'inscription : 02/02/2014
Localisation : CYVR
Messages : 1906
Age : 74
Re: INTERCEPTION RADIALE VOR
Merci Jack,
Ces réponses entraînent une autre question :
Je suis dans le cas 1, ENTRE le VOR1 et le VOR2, sur la radiale 250 de ce dernier.
Tu me vois bien ???
Que se passe-t-il si je mets la course sur 070 au lieu de 250 ??
Pour avoir fait l'essai, suite à une erreur, il me semble que ça fonctionne aussi.
Je vais aussi me diriger vers le VOR2.
Non ?
Ces réponses entraînent une autre question :
Je suis dans le cas 1, ENTRE le VOR1 et le VOR2, sur la radiale 250 de ce dernier.
Tu me vois bien ???

Que se passe-t-il si je mets la course sur 070 au lieu de 250 ??
Pour avoir fait l'essai, suite à une erreur, il me semble que ça fonctionne aussi.
Je vais aussi me diriger vers le VOR2.
Non ?
Armand-LFMH- Date d'inscription : 08/06/2015
Localisation : Saint-Etienne (LFMH)
Messages : 1512
Age : 66
Re: INTERCEPTION RADIALE VOR
Bonjour Armand,
Je pense que tu ne dois pas extrapoler sur d'autres possibilités de vols que ceux qui sont les plus rationnelles et donc suivies et indiquées par des pilotes, afin de ne pas te perdre dans des calculs (et ton temps) qui n'ont pas court.
Je pense que tu ne dois pas extrapoler sur d'autres possibilités de vols que ceux qui sont les plus rationnelles et donc suivies et indiquées par des pilotes, afin de ne pas te perdre dans des calculs (et ton temps) qui n'ont pas court.
_________________
AMICALEMENT, ET BONS VOLS


RYZEN 9 3900X AM4, C.M GIGABYTE X570 Gaming X, 2 X 8 Go de mémoire DDR4 3200MHZ, 1 ATI Readon RX 480 Nitro+ 8Go, 1 ATI Readon R9 270 X DUAL 4Go, 1 SSD Samsung 970 Evo+ M2 1 To, 1 SSD Samsung 250 Go, OS : W10 Pro , P3D V4, Fsuipc, Prosim, FTX Global, Europe LC, Global Vector, ASP4, Gsx, FSCloud.
Re: INTERCEPTION RADIALE VOR
En principe , dans ce cas, sur un VOR à aiguille ou un RMI la déviation est inversée, comme pour une approche back course.
PS:Phil à raison: concentre toi sur la bonne facon de faire les choses, pas sur les erreurs induites.
Sur le papier la nav VOR peut paraitre confuse, dans la pratique, avec une image mentale de ta nav, tout devient tres évident. Le simu est excellent pour ces exercices.
PS:Phil à raison: concentre toi sur la bonne facon de faire les choses, pas sur les erreurs induites.
Sur le papier la nav VOR peut paraitre confuse, dans la pratique, avec une image mentale de ta nav, tout devient tres évident. Le simu est excellent pour ces exercices.
_________________


Jack CYVR
737 Cockpit complet FDS/Boeing
P3D V4 / SimAvionics
(sim PC)I7-7700k /Win10 (Avionics PC)i7-4790 Quad-Core/Win 7
Jackpilot- Date d'inscription : 02/02/2014
Localisation : CYVR
Messages : 1906
Age : 74
Re: INTERCEPTION RADIALE VOR
Merci, messieurs, c'était juste pour savoir si ça fonctionnait.
Je prépare un vol retour de Madrid que je soumettrai à vos remarques et commentaires.
Je prépare un vol retour de Madrid que je soumettrai à vos remarques et commentaires.
Armand-LFMH- Date d'inscription : 08/06/2015
Localisation : Saint-Etienne (LFMH)
Messages : 1512
Age : 66
Re: INTERCEPTION RADIALE VOR
Hello,
Si tu mets le "course" opposé, ton avion va faire un 180° lorsque la radiale sera "alive" et tu traqueras à l'envers, donc dans la direction opposée à ta destination. Bref, la galère pour récupérer le truc et explications à donner au contrôleur, au chef pilote et probablement un petit rapport si la sécurité d'autres avions a été compromise
.
Si tu mets le "course" opposé, ton avion va faire un 180° lorsque la radiale sera "alive" et tu traqueras à l'envers, donc dans la direction opposée à ta destination. Bref, la galère pour récupérer le truc et explications à donner au contrôleur, au chef pilote et probablement un petit rapport si la sécurité d'autres avions a été compromise

olivier737- Date d'inscription : 22/07/2013
Messages : 82
Re: INTERCEPTION RADIALE VOR
Merci Oliv' (je suppose que c'est ton surnom ..... tous les Olivier de ma connaissance s'appelle ainsi
).

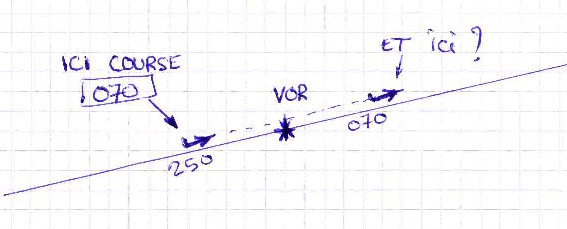

Je me permets de te demander des précisions sur ce qui se passerait : tu dis que je ferai un 180° lorsque la radiale sera "alive" : c'est à dire ????
Pour synthétiser (et j'arrêterai mes questions sur ce sujet
) :
AVANT le VOR : que se passe-t-il ? Est-ce ici que je vais faire demi-tour ?
APRES le VOR (si j'y arrive ..) : que se passe-t-il ici aussi ? Ce serait ici le demi tour ?


Je me permets de te demander des précisions sur ce qui se passerait : tu dis que je ferai un 180° lorsque la radiale sera "alive" : c'est à dire ????
Pour synthétiser (et j'arrêterai mes questions sur ce sujet

AVANT le VOR : que se passe-t-il ? Est-ce ici que je vais faire demi-tour ?
APRES le VOR (si j'y arrive ..) : que se passe-t-il ici aussi ? Ce serait ici le demi tour ?

Armand-LFMH- Date d'inscription : 08/06/2015
Localisation : Saint-Etienne (LFMH)
Messages : 1512
Age : 66
Re: INTERCEPTION RADIALE VOR
Si le course affiché est de 070, tout est ok. Attention que si le VOR n'est pas associé à un DME, lors du survol de la station (dans le cône dit de confusion) l'avion pourrait perdre le signal du VOR et passer en CWS R. A vérifier!
Par contre, si tu voles sur un track 360° en direction du VOR et que tu comptes intercepter la radiale 070 "outbound" (en éloignement) avec un "course" affiché de 250°, l'avion va virer à gauche sur un "course" 250° lors de l'interception de la radiale 070 ou 250! Logique...
Le plus simple est de faire le test dans vos simus.
Par contre, si tu voles sur un track 360° en direction du VOR et que tu comptes intercepter la radiale 070 "outbound" (en éloignement) avec un "course" affiché de 250°, l'avion va virer à gauche sur un "course" 250° lors de l'interception de la radiale 070 ou 250! Logique...
Le plus simple est de faire le test dans vos simus.
olivier737- Date d'inscription : 22/07/2013
Messages : 82
Re: INTERCEPTION RADIALE VOR
Ah oui mais ça c'est OK ..... pour l'arrivée sur un cap 360, je maîtrise ..
Mais j'en reviens au demi-tour .. Selon l'image précédente, quand le ferai-je ?
Mais j'en reviens au demi-tour .. Selon l'image précédente, quand le ferai-je ?
Armand-LFMH- Date d'inscription : 08/06/2015
Localisation : Saint-Etienne (LFMH)
Messages : 1512
Age : 66
Re: INTERCEPTION RADIALE VOR
Le "demi-tour" interviendra si en volant vers la station, tu comptes intercepter la radiale 070 outbound et que tu affiches un course de 250! L'avion va alors intercepter la radiale 070 inbound (track 250°) si tu voles cap au Nord et que tu viens du Sud-Est du VOR ou la radiale 250 outbound si tu voles cap au Nord et que tu viens du Sud-Ouest du VOR.
Il ne s'agira pas vraiment d'un demi-tour mais d'une interception dans la direction opposée à celle voulue.
Il ne s'agira pas vraiment d'un demi-tour mais d'une interception dans la direction opposée à celle voulue.
olivier737- Date d'inscription : 22/07/2013
Messages : 82
Re: INTERCEPTION RADIALE VOR
OK merci Oliv'....
