Présentation

Message par Invité le Sam 11 Oct - 8:58

Bonjour à tous,
Je suis un futur Papy de 56 ans, l'aviation est une vrais passion depuis l'école primaire ou j'ai construit un planeur.
J'ai commencé la simulation il y a bien longtemps avec FS4 sur un Atari et des disquettes ...
Je pratique aussi l'aéromodèlisme.
Je lis régulièrement les différents articles car je construit mon deuxième Home cockpit 737
Le premier était nonoplace et peu réaliste, la je me lance dans un biplaces en espérent coller le plus possible à la réalité, j'ai réalisé un écran à 180° avec deux vidéo projecteur. j'ai commencé il y a un an et ça avance doucement.

A bientôt.

Jean-Marc

Invité
Invité


Revenir en haut Aller en bas

Re: Présentation

Message par Phil 64 le Sam 11 Oct - 11:28

Bonjour Jean Marc,

Merci pour ta présentation, et bienvenu à toi sur notre forum où tu trouveras de nombreuses infos sur la simulation de vol, la réalisation de cockpit, les logiciels. Forum renseigné souvent par des Membres qui font ou qui on fait carrière dans l'aéronautique. N'hésite surtout pas à poser des questions, ou même à apporter ton expérience, ou des infos sur les nouveautés concernant la simulation. Je te souhaite du plaisir à "feuilleter" ce forum, et te précise pour la petite histoire que nous avons un Membre (Guy) "fou furieux" d'aéromodélisme, dont tu pourras avoir un aperçu dans le bar des constructeurs.
A bientôt...

_________________
AMICALEMENT, ET BONS VOLS

Fondateur/Administrateur
I7 4790K 4 Go, 1 Asus Maximus VII Ranger, 4 X 4 Go de mémoire Fury HyperX, 1 ATI Readon RX 480 Nitro+ 8Go, 1 ATI Readon R9 270 X DUAL 4Go, 1 SSD 180 Go, 1 SSD 250 Go, OS : W7 Pro 64 bits, Fsuipc, Prosim, FTX Global, Europe LC, Global Vector, ASP4, Gsx, FSCloud.
avatar
Phil 64
Admin

Date d'inscription : 07/12/2011
Localisation : 64 200 LFBZ
Messages : 1663
Age : 64

Voir le profil de l'utilisateur http://airvirtuel737.forumgratuit.org

Revenir en haut Aller en bas

Re: Présentation

Message par Jackpilot le Sam 11 Oct - 17:24

Welcome aboard from a "PAPY"

Peux tu nous donner + de détails sur ton visuel.
J'ai toujours pensé (?) que 2 projecteurs posaient probleme.
Jack

_________________
[url=http://airvirtuel737.forumgratuit.fr/]

Jack  CYUL
737 Cockpit complet FDS/Boeing
P3D V4 / SimAvionics
(sim PC)I7-7700k /Win10 (Avionics PC)i7-4790 Quad-Core/Win 7
avatar
Jackpilot

Date d'inscription : 02/02/2014
Localisation : CYUL
Messages : 1107
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Présentation

Message par Invité le Sam 11 Oct - 17:45

Salut Jack,
Enchanté.
A quel probleme fait tu allusion ?
J'ai deux video projecteurs Benq W1080 ST branchés sur un boîtier Matrox TH2GO.
J'obtiens un visuel à 180 a partir de 3 vues 1 droite 1 centre 1 gauche le tout configuré dans mon fichier de sauvegarde par défaut.

Invité
Invité


Revenir en haut Aller en bas

Re: Présentation

Message par Jackpilot le Dim 12 Oct - 14:55

Donc ta vue centre est repartie entre les deux projecteurs ?
Tes vues sont des fenetres distinctes ou tu coupes une seule vue en trois ?

_________________
[url=http://airvirtuel737.forumgratuit.fr/]

Jack  CYUL
737 Cockpit complet FDS/Boeing
P3D V4 / SimAvionics
(sim PC)I7-7700k /Win10 (Avionics PC)i7-4790 Quad-Core/Win 7
avatar
Jackpilot

Date d'inscription : 02/02/2014
Localisation : CYUL
Messages : 1107
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

2 Vidéos

Message par domdom le Dim 12 Oct - 17:09

Bonjour.
D'abord bienvenu parmi nous.
Tu nous fais attaquer fort avec tes deux vidéoprojecteurs et trois vues FS qui me conduisent à poser 2 questions:
Le fait d'avoir 3 vues ne pénalisent-elles pas la fluidité d'affichage?
Ces trois trois vues sont-elles "raccord" quand tu tournes? J'ai essayé sur trois écrans avec une matrox et dans les virages j'ai un décalage d'autant plus fort que l'inclinaison de l'avion est forte.
Très cordialement.
Dominique.
avatar
domdom

Date d'inscription : 31/12/2011
Localisation : Châlons en Champagne LFOK
Messages : 519
Age : 70

Voir le profil de l'utilisateur http://moncockpit.monsite-orange.fr

Revenir en haut Aller en bas

Re: Présentation

Message par Invité le Dim 12 Oct - 18:19

Oui Jacques la vue à 180° est générée par deux vidéo projecteur je me suis inspiré sur la réalisation d'un amis suisse http://b737home.blogspot.fr/ et du tuto de Ivar Hestnes (je l'ai en Français si ça peut aider quelqu'un) mais moi avec deux vidéo projecteur.
http://www.flightdeck737.be/wp-content/uploads/2011/03/Visual-system-tutorial.pdf
Et pour toi et Dom,
Oui j'ai trois vues distinctes que j'ai raccordé suivant le tuto de Ivar en jouant sur la rotation des vues gauche droite et le zoom des ces trois vue.
évidement Dom, ça rame un peu plus qu'une seul vue sur les aéroports complexes (addons)ou je descends entre 12 et 17 fps mais en vol aucun problème en illimité ça monte à 70 fps, mais j'ai volontairement bloqué à 30 ce qui suffit largement.(je pourrai envoyer des photo quand je saurai comment faire)...
Je n'ai aucun problème de décalage que sur les nuages quand ils sont tout près sinon pas du tout même quand je tourne.
Amicalement,
Jean-Marc

Invité
Invité


Revenir en haut Aller en bas

Re: Présentation

Message par polo974 le Lun 13 Oct - 7:14

Salut Jean Marc, moi c'est Jean Paul de l'ile de la Réunion. Je construit moi aussi mon cokpit en ce moment. Pour l'instant je suis encore au stade MIP. et pas mal de réalisation à coté fait maison. J'ai regardé tes liens, ça a l'air intéressant car deux projection ça m'intéresse. Car 3 ça commence à chiffrer.
avatar
polo974

Date d'inscription : 03/08/2013
Localisation : La Réunion
Messages : 347
Age : 55

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Présentation

Message par Invité le Lun 13 Oct - 8:18

Salut Jean-Paul,
Il est vrais que trois projecteur ça fait mal surtout du HD à courte focal.
En plus j'ai essayé avec trois ça ne m'apportait pas grand chose si ce n'est la difficulté de faire rentré les trois projection dans un écran 180°, ça réduisait beaucoup en hauteur.

Invité
Invité


Revenir en haut Aller en bas

Re: Présentation

Message par polo974 le Lun 13 Oct - 15:21

Moi j'étais partis sur 3 moniteurs de 27". Et, c'est vrai que là ça laisse une petite porte pour moi, moi qui ne dispose pas trop de sous pour la réalisation d'un affichage de 180°. En tout cas, ça reste en suspend, puisque de toute façon je suis encore loin d'arriver à l'affichage. Pour l'instant je me cantonne à la réalisation de mon MIP, et y a encore pas mal de boulot. Bientôt il va falloir que j'investisse dans l'achat d'un EFIS, du MCP, et 2 moniteurs: 1 de 12" pour l'Upper, et l'autre 5" pour réaliser le FMC.
avatar
polo974

Date d'inscription : 03/08/2013
Localisation : La Réunion
Messages : 347
Age : 55

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Présentation

Message par Invité le Mar 14 Oct - 18:39

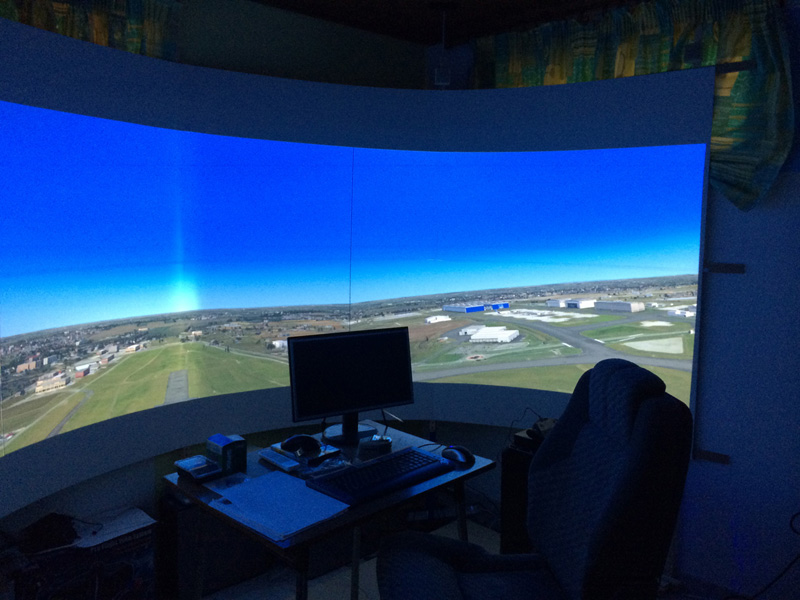

Et bien pour moi ça a été plutôt le contraire la réussite de l'écran était pour moi une condition pour la suite car ça me paraissait le plus pointu de pouvoir réaliser quelques chose de visuellement correct, assez fluide et le moins onéreux possible.
Bien sur les projecteurs ont été le plus gros investissement et heureusement il ne m'en a fallut que deux ... mais pour l'écran je m'en suis pas mal sorti.

Image hébergée par servimg.com

Image hébergée par servimg.com

Image hébergée par servimg.com

Image hébergée par servimg.com

Image hébergée par servimg.com

Image hébergée par servimg.com


Dernière édition par vjeanmarc le Ven 17 Oct - 17:42, édité 1 fois

Invité
Invité


Revenir en haut Aller en bas

Re: Présentation

Message par Sampick le Mer 15 Oct - 15:19

Wow! et re-wow! Shocked

Très beau résultat! félicitation

Sampick

Date d'inscription : 11/01/2012
Localisation : Québec, QC, Canada
Messages : 102

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Présentation

Message par polo974 le Mer 15 Oct - 16:35

Wow, Pu.. punaise que c'est beau, magnifique, si je choisis plus tard de faire un affichage de 180° je te demanderai conseil.
Mais es ce que tu couvre le même champ visuel qu'avec 3 projecteurs.
Ton raccord se fait au milieu de l'écran c'est ça? un projecteur pour l'affichage de droite et un pour celui de gauche.
Tes projecteurs sont HD?
avatar
polo974

Date d'inscription : 03/08/2013
Localisation : La Réunion
Messages : 347
Age : 55

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Présentation

Message par Invité le Mer 15 Oct - 17:27

Merci pour les compliments Surprised
Oui en effet le raccord est au milieu, un pour la gauche et l'autre pour la droite = 180°
Les projecteurs sont HD et courte focale ce qui permet de les placer près de l'écran.
Si un jour tu as besoin de conseils, ce sera avec plaisir ...

Invité
Invité


Revenir en haut Aller en bas

Re: Présentation

Message par Jackpilot le Mer 15 Oct - 17:28

Donc tu n'utilises que 2 sorties de la matrox?

_________________
[url=http://airvirtuel737.forumgratuit.fr/]

Jack  CYUL
737 Cockpit complet FDS/Boeing
P3D V4 / SimAvionics
(sim PC)I7-7700k /Win10 (Avionics PC)i7-4790 Quad-Core/Win 7
avatar
Jackpilot

Date d'inscription : 02/02/2014
Localisation : CYUL
Messages : 1107
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Présentation

Message par Invité le Mer 15 Oct - 17:29

Oui Jack

Invité
Invité


Revenir en haut Aller en bas

Re: Présentation

Message par polo974 le Jeu 16 Oct - 19:48

Salut tout le monde. Non Jack pas forcement, car il existe aussi la matrox à 2 sortie, je pense qu'il doit avoir le modèle à 2 sorties.
http://www.matrox.com/graphics/fr/products/gxm/dh2go/digital_se/#close
avatar
polo974

Date d'inscription : 03/08/2013
Localisation : La Réunion
Messages : 347
Age : 55

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Présentation

Message par Invité le Ven 17 Oct - 8:19

Désolé j'ai le modèle trois sorties

Invité
Invité


Revenir en haut Aller en bas

Re: Présentation

Message par Pierrot77 le Ven 17 Oct - 11:57

Bonjour VjeanMarc et Jack
Je confirme , j'ai une triplehead 2GO et j'ai installé 2 TV 32 '' avec 2 adaptateurs DVI vers HDMI en me branchant sur les 2 prises extérieures de la triplehead ( 1 et 3 ) et ça fonctionne très bien.
J'ai pas voulu me casser la tête car je possédais 3 écrans de 22'' sur cette triplehead avant ce remplacement par 2 TV.
Mais je vais de nouveau passer par un vidéoprojecteur courte focale incessamment sous peu car avec 2 écrans on se retrouve juste dans l'axe de la piste au niveau des 2 montants du milieu , et cela est très pénible .En plus l'inconvénient d'utiliser 2 écrans sur une triplehead , on ne peut pas utiliser le bezel management , enfin moi je n'ai pas réussi à le faire.
Voilà ce que je peux vous dire avec mon retour d'expérience sur le sujet.
Sinon , bravo à toi VjeanMarc pour ton simu il est splendide ,tu rajoutes un overhead et pédestal et là tu auras un système du tonnerre de dieu !!!!! Smile Smile Smile
avatar
Pierrot77

Date d'inscription : 21/03/2013
Localisation : 77
Messages : 119
Age : 68

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Présentation

Message par Invité le Ven 17 Oct - 12:08

Merci Pierrot77 pour les compliments Very Happy, l'overhead et le pedestal sont est en cours de montage, l'overhead AFT est terminé, on l'aperçoit sur une des photos, les gauges que jutilise pour l'overhead sont de "Cockpit for you", bon rapport qualité prix, ensuite ce sera le Shell.

Invité
Invité


Revenir en haut Aller en bas
